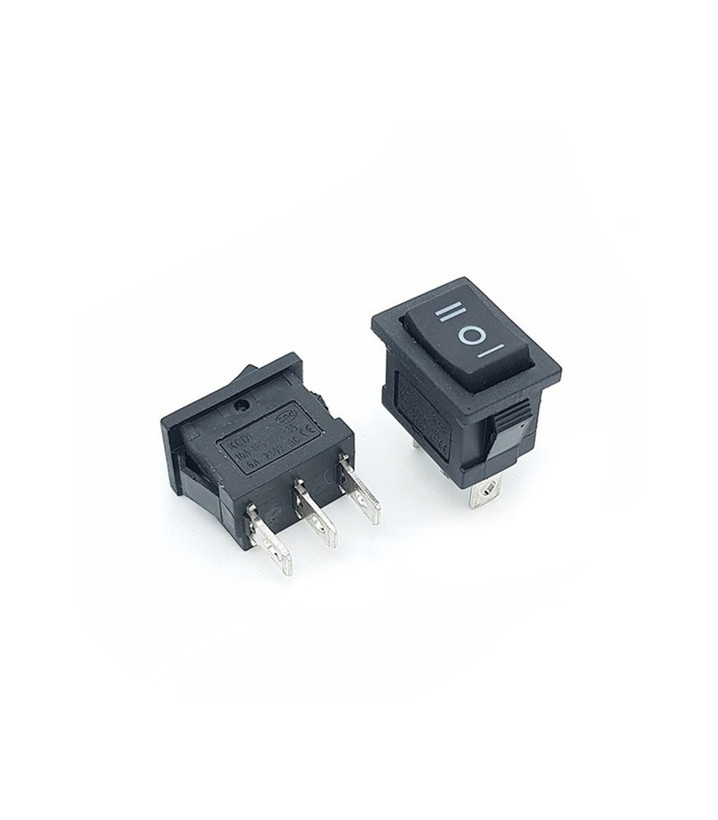

کلید راکر کوچک سه حالته 3 پین KCD1-401-2

کلید راکر کوچک سه حالته 3 پین KCD1-401-2 یک کلید پنلی جمع‌وجور با عملکرد ON-OFF-ON است که برای کنترل دستی مدارهایی طراحی شده که علاوه بر حالت خاموش، نیاز به انتخاب بین دو وضعیت کاری متفاوت دارند. این مدل از خانواده KCD1 بوده و به دلیل برخورداری از سه پایه، ساختار SPDT و نصب سریع Snap-in، در انواع پروژه‌های الکترونیکی، تجهیزات برقی، پنل‌های کنترلی و دستگاه‌های کوچک قابل استفاده است. روی اهرم این کلید سه علامت I، O و II قرار گرفته است. علامت O وضعیت قطع یا OFF را مشخص می‌کند و دو وضعیت I و II برای اتصال پایه مشترک به یکی از دو پایه جانبی در نظر گرفته شده‌اند. این ساختار باعث می‌شود تنها با یک کلید بتوان دو مسیر مختلف مدار را انتخاب کرد و در صورت نیاز، مدار را در وضعیت میانی به‌طور کامل قطع کرد. ابعاد کوچک بدنه، نصب پنلی بدون پیچ و وجود سه ترمینال تیغه‌ای از ویژگی‌هایی هستند که KCD1-401-2 را برای طراحی تجهیزات الکترونیکی و برقی با فضای محدود به گزینه‌ای کاربردی تبدیل می‌کنند. مشخصات فنی کلید راکر KCD1-401-2 مشخصه اطلاعات نوع محصول کلید راکر سه حالته سری KCD1 مدل KCD1-401-2 عملکرد ON-OFF-ON تعداد وضعیت 3 حالت نوع کنتاکت SPDT تعداد پایه 3 پین جریان نامی در 125VAC 10 آمپر جریان نامی در 250VAC 6 آمپر نوع نصب Snap-in پنلی نوع ترمینال تیغه‌ای رنگ مشکی علائم روی کلید I – O – II کاربرد انتخاب بین دو مسیر همراه با وضعیت قطع کلید راکر سه حالته چگونه کار می‌کند؟ ساختار داخلی این کلید از نوع SPDT یا Single Pole Double Throw است. در این ساختار یک پایه به‌عنوان پایه مشترک عمل می‌کند و بسته به موقعیت اهرم، به یکی از دو پایه دیگر متصل می‌شود. در حالت اول، پایه مشترک به خروجی اول متصل است. با قرار گرفتن کلید در وضعیت میانی، ارتباط الکتریکی قطع می‌شود. در حالت سوم نیز پایه مشترک به خروجی دوم اتصال پیدا می‌کند. به همین دلیل عملکرد این مدل به‌صورت زیر تعریف می‌شود: ON – OFF – ON این نوع عملکرد در پروژه‌هایی کاربرد دارد که کاربر باید بتواند از میان دو عملکرد دستگاه یکی را انتخاب کند و در عین حال یک حالت خاموش مستقل نیز در اختیار داشته باشد. سه وضعیت I، O و II روی کلید چه معنایی دارند؟ وجود علائم روی اهرم باعث می‌شود وضعیت کلید به‌سادگی قابل تشخیص باشد. حالت I در این موقعیت یکی از مسیرهای مدار فعال می‌شود و پایه مشترک به یکی از پایه‌های جانبی اتصال پیدا می‌کند. حالت O حالت میانی کلید، وضعیت OFF است. در این موقعیت مسیرهای خروجی قطع هستند. حالت II در سمت دیگر اهرم، پایه مشترک به مسیر دوم متصل می‌شود. این ترکیب برای انتخاب دو عملکرد متفاوت از یک دستگاه، تغییر حالت کاری یا کنترل دو مسیر بسیار کاربردی است. طراحی کوچک و جمع‌وجور یکی از مزایای اصلی کلید راکر کوچک KCD1-401-2 اندازه جمع‌وجور آن است. در بسیاری از تجهیزات الکترونیکی فضای پنل محدود است و استفاده از کلیدهای بزرگ باعث افزایش ابعاد دستگاه یا پیچیده‌تر شدن طراحی پنل می‌شود. سری KCD1 به دلیل بدنه کوچک خود برای تجهیزاتی مناسب است که فضای زیادی برای نصب کلید ندارند. این ویژگی امکان استفاده از آن را در جعبه‌های کنترل کوچک، پروژه‌های آموزشی، دستگاه‌های رومیزی و تجهیزات الکترونیکی مختلف فراهم می‌کند. نصب Snap-in روی پنل کلید KCD1-401-2 به روش Snap-in نصب می‌شود. در دو طرف بدنه زبانه‌هایی وجود دارد که هنگام وارد شدن کلید داخل برش مناسب پنل فشرده می‌شوند و بعد از عبور از لبه پنل در جای خود باز می‌شوند. این روش چند مزیت دارد: نصب سریع کلید عدم نیاز به پیچ عدم نیاز به مهره یا بست جداگانه ظاهر مرتب‌تر پنل تعویض نسبتاً ساده کلید کاهش تعداد قطعات مورد نیاز برای مونتاژ برای نصب صحیح باید برش پنل متناسب با ابعاد بدنه کلید ایجاد شود تا خارهای جانبی بتوانند آن را محکم در جای خود نگه دارند. سه ترمینال تیغه‌ای در بخش زیرین این کلید سه پایه فلزی تیغه‌ای قرار گرفته است. یکی از این پایه‌ها معمولاً مشترک بوده و دو پایه دیگر مربوط به دو مسیر خروجی هستند. ترمینال‌های تیغه‌ای امکان استفاده از روش‌های مختلف سیم‌کشی را فراهم می‌کنند. بسته به طراحی دستگاه می‌توان از سرسیم مناسب، کانکتور یا روش اتصال پیش‌بینی‌شده در مدار استفاده کرد. پیش از سیم‌کشی بهتر است پایه مشترک و دو پایه خروجی با مولتی‌متر در وضعیت تست اتصال مشخص شوند؛ زیرا اتکا به جهت ظاهری پایه‌ها بدون بررسی مدار داخلی ممکن است باعث سیم‌کشی اشتباه شود. تحمل جریان کلید KCD1-401-2 بر اساس مشخصات ارائه‌شده، این مدل دارای ظرفیت نامی زیر است: 10A در 125VAC 6A در 250VAC این مقادیر ظرفیت نامی کلید را در شرایط مشخص نشان می‌دهند. هنگام طراحی مدار باید نوع بار نیز در نظر گرفته شود. جریان لحظه‌ای موتور، ترانسفورماتور یا بعضی بارهای القایی می‌تواند از جریان کاری عادی بالاتر باشد. بنابراین انتخاب کلید تنها بر اساس جریان اسمی مصرف‌کننده انجام نشود و شرایط واقعی مدار نیز بررسی شود. کاربرد کلید راکر سه حالته KCD1-401-2 عملکرد ON-OFF-ON باعث شده این کلید کاربردهای متنوعی در طراحی مدار داشته باشد. انتخاب بین دو حالت دستگاه یکی از کاربردهای رایج، انتخاب بین دو عملکرد متفاوت یک دستگاه است. برای مثال می‌توان یک وضعیت را برای حالت اول، وضعیت دوم را برای توقف و وضعیت سوم را برای عملکرد دیگری در نظر گرفت. انتخاب بین دو مسیر در مدارهایی که لازم است یک ورودی مشترک به یکی از دو مسیر هدایت شود، ساختار SPDT این کلید بسیار کاربردی است. پنل‌های کنترل ابعاد کوچک و نصب پنلی باعث شده این مدل برای ساخت پنل‌های کنترلی کوچک و متوسط مناسب باشد. پروژه‌های الکترونیکی در پروژه‌های دانشجویی، آمو
